BORA EcoTube - Allt om BORAs rördelar för ansluta spishällen till frånluft
Allt du behöver veta om att ansluta BORAs bänkfläktar till en frånluftskanal
När det gäller spishällar med integrerad fläkt står BORA i en klass för sig, och deras EcoTube-system är inget undantag. EcoTube från BORA är ett innovativt rörsystem som är speciellt utvecklat för att optimera luftflödet mellan din BORA-spishäll och frånluftsventilen. Med sin smarta design och höga kvalitet säkerställer EcoTube maximalt med luftflöde, lägre luftmotstånd och en tystare köksmiljö.
I den här guiden går vi igenom allt du behöver veta om BORA EcoTube – från dess tekniska fördelar till hur du bäst ansluter det till din kökslösning. Oavsett om du planerar en nyinstallation eller uppgradering av ditt befintliga ventilationssystem, hjälper vi dig att skapa den perfekta lösningen för ett fräscht och effektivt kök.
Allmänt om BORA EcoTube
Ecotube ventilationsrör till BORA bänkfläktar – ett rörsystem som har optimerats för spishällar med integrerad köksfläkt. Produkterna säljs endast till BORA:s bänkfläktar och det nya Ecotube-systemet är en uppgradering av de tidigare ventilationsrören från Naber.
Ecotube från BORA har flera fördelar:
- Hög brandsäkerhet – Klassificerade enligt brandklass V0 för maximal säkerhet.
- Optimerat luftflöde – Minskar luftmotståndet med över 20%, vilket ger effektivare ventilation och lägre energiförbrukning.
- Enkel montering – Tack vare gummipackningar mellan komponenterna behövs ingen tejp eller extra tätning.
- Helhetslösning från BORA – Både bänkfläktar och EcoTube-ventilationsrör levereras från samma tillverkare, vilket säkerställer perfekt kompatibilitet och enkel installation.
Ecotube från BORA är en innovativ och komplett lösning för bänkventilation, designad för att maximera luftflödet och effektiviteten i ditt kök. Med sitt ovala tvärsnitt erbjuder EcoTube upp till 20% snabbare luftflöde jämfört med traditionella ventilationsrör, vilket minskar energiförbrukningen och ger en tystare drift.
Installationen är smidig tack vare det smarta modulsystemet, där rördelarna enkelt trycks ihop med en gummipackning, vilket gör att du behöver ingen extra tätningar eller andra komplicerade anslutningar.
För att ytterligare optimera prestandan har EcoTube en högglanspolerad och slät insida, detta hjälper till att minimera luftmotståndet och smutsansamling. De specialdesignade böjarna har även en invändig kanalfördelning, vilket skapar ett jämnare luftflöde och ökar systemets kapacitet.
Med BORA EcoTube får du en effektiv, energieffektiv och lättinstallerad lösning som är anpassad för alla spishällarna med fläkt från BORA.
Hur långt kan man dra rör för att ansluta en häll från BORA till frånluft?
Maxlängden för att ansluta en BORA häll till frånluft och utan att använda en hjälpfläkt är ca 12 meter, men det beror också på hur många böjar du har. Man brukar räkna med att för varje böj så minskar längden med 1 meter, detta innebär att har du 6 st böjar så bör röret ej vara mer än 6 meter.
- 1 meter (11 böjar)
- 3 meter (9 böjar)
- 6 meter (6 böjar)
- 9 meter (3 böjar)
- 12 meter (inga böjar)
BORA Ecotube-paket - Alla färdiga rörpaket som finns tillgängliga:
Rörpaket #1:
1 x EFV, 1 x EFS750, 1 x EFA och 1 x 4022038. Paketet kostar 3 890 kr
Rörpaket #2:
1 x EFV, 1 x EFS750, 1 x EFRG, 1 x ER750 och 1 x 4022012. Paketet kostar 4 190 kr
Rörpaket #3:
4 x EFS750, 3 x EFV, 2 x EFBV90, 1 x EFBH90, 1 x EFA, 1 x EF47 och 1 x 4022038. Paketet kostar 7 190 kr
Rörpaket #4:
1 x EFBV90, 1 x EFS750 och 1 x EFV. Paketet kostar 1 250 kr
Rörpaket #5:
1 x EFBV90, 1 x EFS750, 1 x EFV och 1 x EFRG. Paketet kosta 1 850 kr
Rörpaket #6:
2 x EFBV90, 2 x EFS750, 1 x EFV, 1 x EFA och 1 x 4022038. Paketet kostar 5 390 kr
Rörpaket #7:
1 x EFBV90, 1 x EFS750, 1 x EFV, 1 x EFR90, 1 x ER750, 1 x ERV och 1 x 4022012. Paketet kostar 4 890 kr
Vill du ha hjälp att välja rördelar till din BORA-häll? Ange dina uppgifter här under så återkommer vår samarbetspartner.
BORA Ecotube - Alla tillgängliga rördelar som går att köpa löst:
EFS750 - Platt kanal med tvärsnitt 750mm
- Användningsområde: Används för att leda luften en längre sträcka (minst 750 mm), går att förlänga med hjälpa av EFV.
- Mått: (bredd x djup x höjd) 245 x 750 x 89 mm

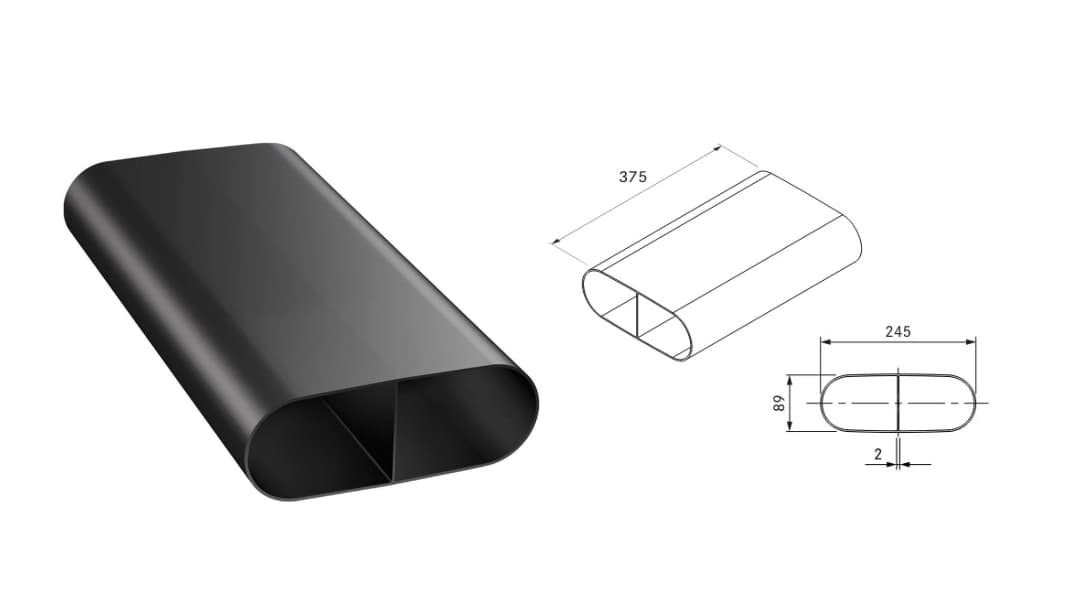

EFS375 - Platt kanal med tvärsnitt 375mm
- Användningsområde: Används för att leda luften en kortare sträcka (max 375 mm), går att förlänga med hjälpa av EFV.
- Mått: (bredd x djup x höjd) 245 x 375 x 89 mm
EF47 - Platt (smalt) kanal med tvärsnitt 47mm
- Användningsområde: Används ofta för att ansluta en vinkel som EFBV90, EFBH90, EFBH15 och andra plata delar. Går också att förlänga med hjälpa av EFV.
- Mått: (bredd x djup x höjd) 245 x 47 x 89 mm
ER750 - Rund kanal 750mm
- Användningsområde: Används för att leda luften i ett runt rör en längre sträcka (minst 750 mm), går att förlänga med hjälpa av ERV
- Mått: (diameter) Ø 155 x 750 mm
EFBV90 - Böj vertikal 90° (platt)
- Användningsområde: Används för att ändra riktning (upp/ner) på de platta rören: EFS750, EFS375 och EF47.
- Mått: (bredd x djup x höjd) 255 x 139 x 139 mm
- Medföljer: 2x EFD gummipackning

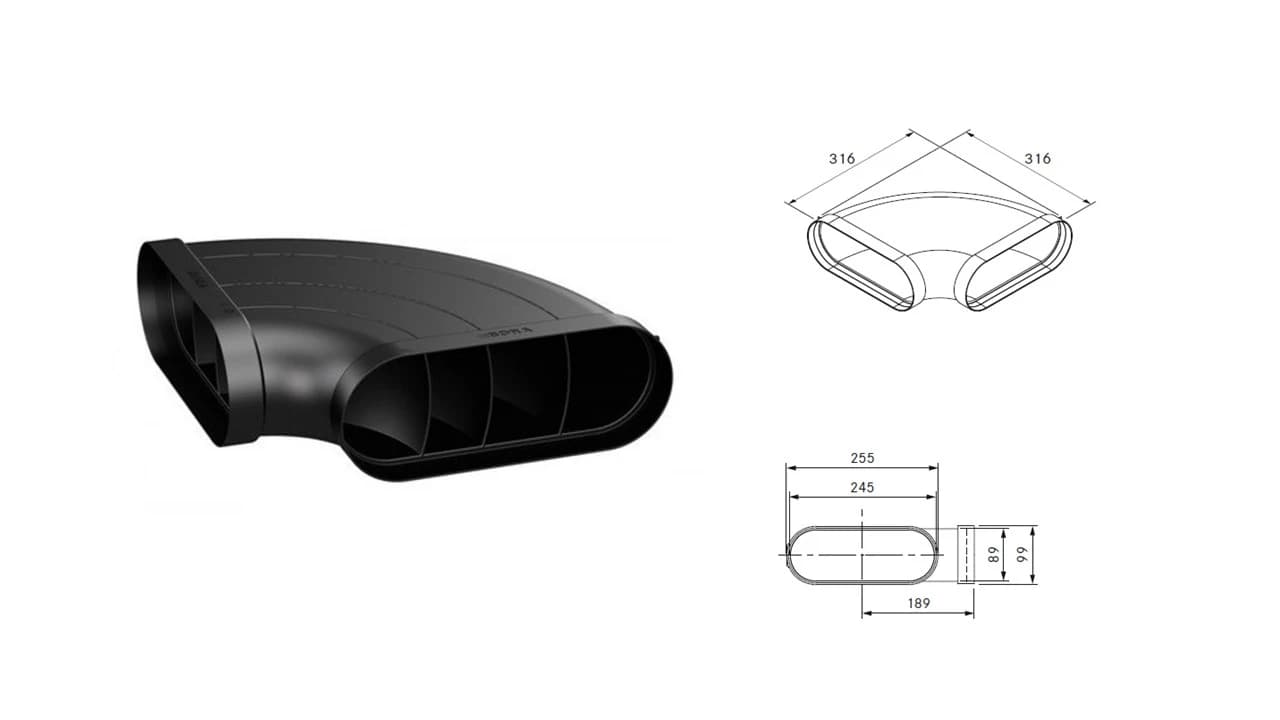

EFBH90 - Böj horizontell 90° (platt)
- Användningsområde: Används för att ändra riktning (höger/vänster) på de platta rören: EFS750, EFS375 och EF47.
- Mått: (bredd x djup x höjd) 316 x 316 x 99 mm
- Medföljer: 2x EFD gummipackning
ERB90 - Böj 90° (round)
- Användningsområde: Används för att ändra riktning (höger/vänster) på de runda röret: ER750.
- Mått: (bredd x djup x höjd) Ø 164 x 217 x 217 mm
- Medföljer: 2x ERD gummipackning
EFR90 - Brygga 90° platt till rund
- Användningsområde: Används för att ändra riktning (upp/ner) och övergång från runt till platt rör.
- Mått: (bredd x djup x höjd) 255 x 200 x 135 mm
- Medföljer: 1x EFD och 1x ERD gummipackning
EFRG - Brygga rak rund till platt
- Användningsområde: Används som brygga / övergång från runt till platt rör.
- Mått: (bredd x djup x höjd) 255 x 190 x 165 mm
- Medföljer: 1x EFD och 1 ERD gummipackning
EFRV110 - Övergång, platt till rund med förskjutning 110mm
- Användningsområde: Används som brygga / övergång från runt till platt rör, men en höjdförskjutning 110mm.
- Mått: (bredd x djup x höjd) 255 x 180 x 241 mm
- Medföljer: 1x EFD och 1x ERD gummipackning
EFRV - Brygga platt till rund med förskjutning 165mm
- Användningsområde: Används som brygga / övergång från runt till platt rör, men en höjdförskjutning 165mm.
- Mått: (bredd x djup x höjd) 255 x 190 x 296 mm
- Medföljer: 1x EFD och 1x ERD gummipackning
EFV - Platt kanalanslutning
- Användningsområde: Används för att förlänga / ansluta flera platta rördelar.
- Mått: (bredd x djup x höjd) 255 x 50 x 99 mm
- Medföljer: 2x EFD gummipackning
ERV - Rund kanalanslutning
- Användningsområde: Används för att förlänga / ansluta flera runda rördelar.
- Mått: (diameter) Ø 164 x 50 mm
- Medföljer: 1x ERD gummipackning
EFBH15 - Böj horizontell 15° (platt)
- Användningsområde: Används för att ändra riktning (15°) på de platta rördelarna.
- Mått: (bredd x djup x höjd) 259 x 120 x 99 mm
- Medföljer: 1x EFD gummipackning
EFA - Övergång, platt Ecotube till NABER
- Användningsområde: Används som övergång mellan EcoTube till NABER, till exempel avslutnings ventilen: 4022038
- Mått (bredd x djup x höjd) 277 x 85 x 94 mm
- Medföljer: 2x EFD gummipackning
ERMS - Monteringsfäste för rund kanal
- Användningsområde: Används för att fästa / hänga upp de runda rören.
- Mått: (bredd x djup x höjd) 220 x 30 x 200 mm
- Medföljer: 1x EFD gummipackning
EFMS - Monteringsfäste för platt kanal
- Användningsområde: Används för att fästa / hänga upp de platta rören.
- Mått: (bredd x djup x höjd) 400 x 50 x 120 – 190 mm
UEBF - Avslutning (platt) #1 med kallrasskydd
- Användningsområde: Används som avslutning till de platta rören. Monteras på ytterväggen och har ett kallrasskydd. Ej tillgänglig i Sverige eftersom delen är i plast.
- Mått:
- väggbox (bredd x djup x höjd) 295 x 208 x 140 mm
- frontplatta (bredd x djup x höjd) 363 x 9,5 x 209 mm
- Medföljer: 1x EFD gummipackning
4022038 - Avslutning (platt) #2 med kallrasskydd
- Användningsområde: Används som avslutning till de platta rören. Monteras på ytterväggen och har ett kallrasskydd. Denna del behöver också 1 st EFA för att anslutas till de platta EcoTube-röret.
- Kräver: 1x EFA för ansluta till EcoTube
UEBR - Avslutning (rund) #1 med kallrasskydd
- Användningsområde: Används som avslutning till de runda rören. Monteras på ytterväggen och har två kallrasskydd. Ej tillgänglig i Sverige eftersom delen är i plast.
- Mått:
- väggbox (bredd x djup x höjd) Ø 170 x 280 – 300 mm
- frontplatta (bredd x djup x höjd) 234 x 8 x 234 mm
- Medföljer: 1x ERD gummipackning
UEBRK - Avslutning (rund) #2 med kallrasskydd
- Användningsområde: Används som avslutning till de runda rören. Monteras på ytterväggen och har ett kallrasskydd. Ej tillgänglig i Sverige eftersom delen är i plast.
- Mått:
- väggbox (bredd x djup x höjd) Ø 170 x 145 – 165 mm
- frontplatta (bredd x djup x höjd) 234 x 8 x 234 mm
- Medföljer: 1x ERD gummipackning
4022012 - Avslutning (rund) #3 med kallrasskydd
- Användningsområde: Används som avslutning till de runda rören. Monteras på ytterväggen och har ett kallrasskydd.
Vanliga frågor om BORA EcoTube och anslutning till frånluft:
Vad är BORA EcoTube och varför ska jag använda dessa rördelar?
BORA EcoTube är ett optimerat rörsystem som är speciellt utvecklat för att maximera luftflödet mellan BORA:s spishällar och frånluften. Det minskar tryckförluster, förbättrar energieffektiviteten och säkerställer en tystare drift jämfört med traditionella ventilationsrör. Systemet är tillverkat av högkvalitativa material och utformat för att fungera optimalt tillsammans med BORA:s produkter.
Kan jag använda vanliga ventilationsrör istället för BORA EcoTube?
Tekniskt sett kan du använda andra rör, men det rekommenderas inte. Vanliga ventilationsrör kan ha ojämnare insidor och fler skarvar, vilket kan orsaka högre tryckförlust och sämre luftflöde. BORA EcoTube är designat för att minimera dessa problem, vilket gör det till det bästa valet för att säkerställa optimal prestanda och energieffektivitet.
Hur lång kan rördragningen vara innan det påverkar prestandan?
BORA EcoTube är konstruerat för att hantera långa rördragningar med minimal tryckförlust. Maxlängden beror om du vill använda en hjälpmotor och hur många böjar du har i systemet. Som riktlinje bör du hålla rördragningen så rak och kort som möjligt för att maximera luftflödet.
Hur installerar jag BORA EcoTube?
Installationen av BORA EcoTube är enkel tack vare dess modulära design. Här är några grundläggande steg:
- Planera rördragningen – Försök att hålla den så rak som möjligt med få böjar.
- Anslut rören – EcoTube-delarna monteras enkelt ihop med smarta kopplingar som säkerställer en tät och smidig anslutning.
- Montera väggenomföring / ventil – Om du ansluter till frånluft, installera väggenomföringen enligt tillverkarens anvisningar.
- Tätning och isolering – Varje skarv tätas med en gummipackning för att förhindra luftläckage och bibehålla optimal prestanda.
Påverkar antal böjar i rördragningen luftflödet?
Ja, varje böj skapar ett extra motstånd i luftflödet. För att minimera tryckförlust rekommenderas att använda så få böjar som möjligt. Böjarna som används i EcoTube är specialdesignade och har en optimerad radie för att minska turbulens och maximera luftflödet.
Är BORA EcoTube kompatibelt med alla BORA-spishällar?
Ja, BORA EcoTube är utformat för att fungera optimalt med alla BORAs spishällar med fläkt som använder frånluftssystem. Systemet är särskilt rekommenderat för att uppnå bästa möjliga prestanda och tyst drift.
