Gör det själv: Så installerar du BORA M Pure med kolfilter

Att installera en spishäll med integrerad köksfläkt kan kännas som ett stort projekt – men med rätt verktyg, lite tålamod och den här guiden är det fullt möjligt att göra det själv. I den här steg-för-steg-guiden visar vi hur du installerar BORA M Pure, en av de mer populära spishällarna med inbyggd fläkt från BORA. Just den här modellen använder kolfilter för effektivt ta bort all matos, perfekt för dig som vill kombinera stilren design med praktisk funktion – och samtidigt spara pengar genom att slippa installationskostnaden med en frånluftsfläkt.

Vi går igenom hela processen – från uppackning och förberedelser till montering och igångkörning. Du får veta vilka verktyg du behöver, vad som ingår i lådan och vilka moment som kräver extra noggrannhet. Oavsett om du är en van hemmafixare eller provar på ett större projekt för första gången, kommer den här guiden hjälpa dig att installera din BORA M Pure tryggt och korrekt.

Låt oss börja med att titta på vad du behöver för själva installationen och vad som finns i lådan som BORA M Pure levereras i.

Vad behöver man för att installera BORA M Pure?

• Strömkabel: Spiskabel som till exempel 16A Perilex 5G1 som gåra att koppla till 1-fas. 2-fas eller 3-fas.
• Verktyg: Skuvdragare, skruvmejsel, bitssats, borr (25 mm), tumstock, vinkelhake, multiverktyg eller sticksåg med ett kort blad.
• Borrmall: Denna hittar du överst när du öppnar lådan med hällen.

Uppackning av BORA M Pure - detta hittar du i lådan

När du öppnar förpackningen så hittar du först alla instruktionsböcker, borrmall och 1 st kolfilter. Under dessa ligger själva spishällen inpackad i skyddande plastfilm, själva fläktenheten är monterad under hällen - så när du lyfter upp hällen så får du med dig hela enheten. Du kommer också att hitta lite extra tillbehör såsom en tätningslist som monteras mot spishällen och ligger mellan själva hällen och bänkskivan.

I dagsläget levereras ingen häll från BORA med en elkabel utan detta är något man själv köper beroende på hur man planerar att ansluta hällen - ska du ha en "fast anslutning" så behöver du anlita en auktoriserad elektriker som göra inkopplingen annars om du redan har ett perilex uttag så kan du köpa en perilex sladd med färdigmonterad kontakt som du ansluter till hällen - se Steg 4 för hur inkoppling av strömkabelen går till.

Steg för steg - Så gör du för att installera BORA M Pure:

Steg 1: Montera och förbered dina köksstommar

Det första steget är att att montera och förbereda dina köksstommar, om det är ett helt nytt kök som du ska installera så behöver du se till att det finns en luftspalt bakom bänkskåpen - detta utrymme ska vara minst 25 mm.

Beroende på vilken kökstillverkare du har valt så kan du behöva flytta fram skåpen (detta gör att du kan ha en något djupare bänkskiva) eller så ser du till att få ett skåp där bakstycket / ryggen är inflyttad i själva skåpet - en del kökstillverkare har skåp som är anpassade för den här typen av spishällar.

Om du bara gör ett luckbyte eller en enklare köksrenovering så kanske du inte har möjlighet att flytta bänkskåpen, men det går ändå att fixa en bra luftspalt - vad du får göra är att ta loss / såga ut bakstycket, därefter tar du två mindre reglar som du fäster i sidorna på skåpet och som du sen kan fästa bakstycket i. Tänk på att innan du monterar tillbaka bakstycket igen så behöver du också gör hål i botten av skåpet så luften kan ta sig ner till stockeln.

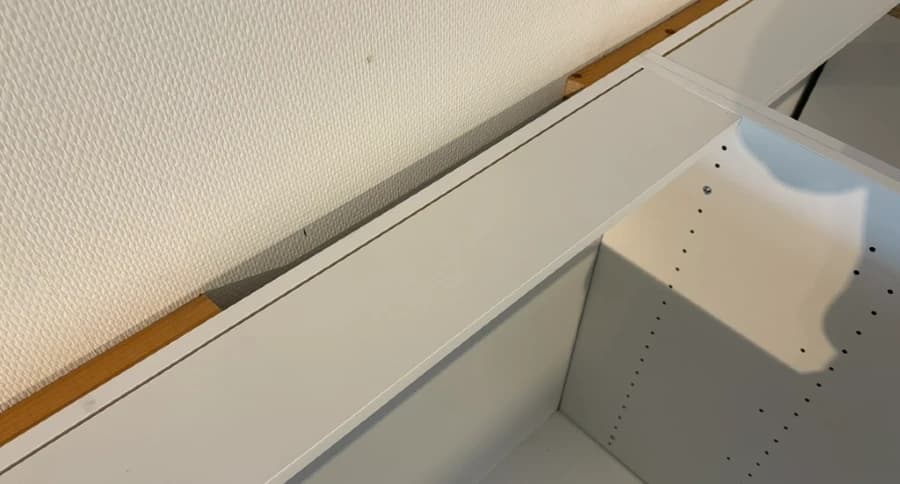

Vid vår installation valde vi att sätta en 45x70 regel på väggen som vi sen skruvar bänkskåpen i (försök sätt regelen i samma höjd som den förstärkta delen i bakstycket för bäst stabilitet - ta höjden på skåpet + sockeln / benen och flytta ner regelen 2-3 cm så är den inte i vägen för bänkskivan).

På detta sätt fick vi ett utrymme bakom skåpen som är 60 mm - vilket är mer än tillräckligt för att luften ska kunna cirkulera bakom skåpen och ner till sockeln. Vi valde att skapa en större luftspalt bakom skåpen för att kunna ha en extra djup bänkskiva, men du kan använda en något smalare regel - det viktiga är att luftspalten är minst 25 mm.

Steg 2: Bänkskiva och håltagning för spishällen

Innan du installerar din BORA M Pure är det viktigt att säkerställa att bänkskivan har ett hål som är anpassat för hällen. BORA M Pure kräver ett exakt utskuret hål i bänkskivan, enligt de mått som anges i installationsguiden.

Om du väljer en bänkskiva i sten eller komposit är det vanligt att stenhuggaren ansvarar för måttagning och placering så länge du visar vilket skåp hällen ska monteras i. De flesta stenhuggare gör ett hembesök för att kontrollmäta och säkerställa att alla mått och utskärningar blir korrekta så de passar din häll.

Om du väljer en bänkskiva i trä eller laminat som du vill installera själv, behöver du använda måttangivelserna i installationsguiden för att markera både rätt position och rätt storlek på utskärningen för spishällen. Det är viktigt att du är noggrann och följer måtten exakt, så att hällen får en stabil passform och sluter tätt mot bänkskivan.

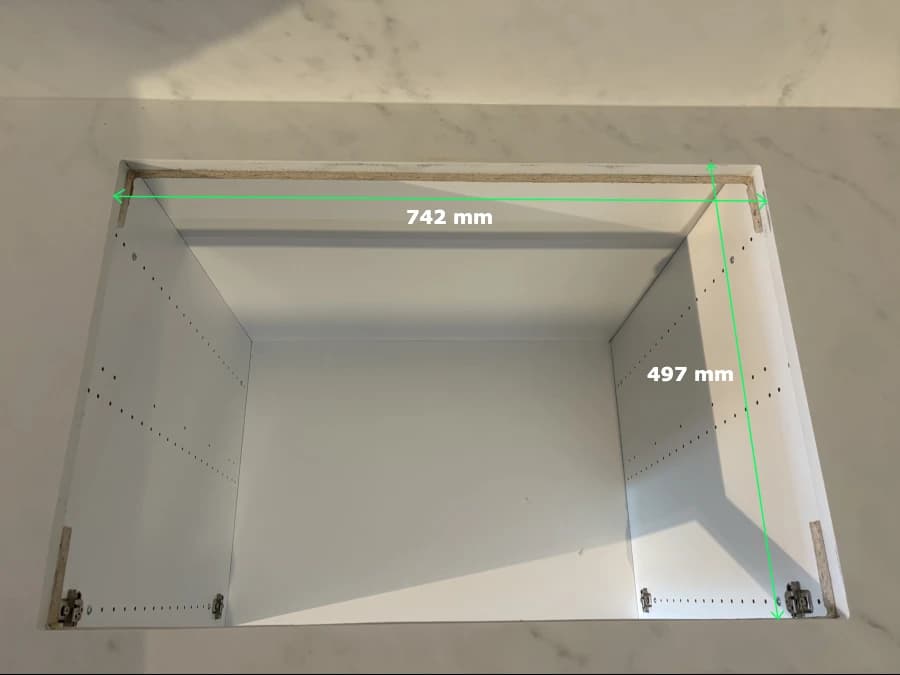

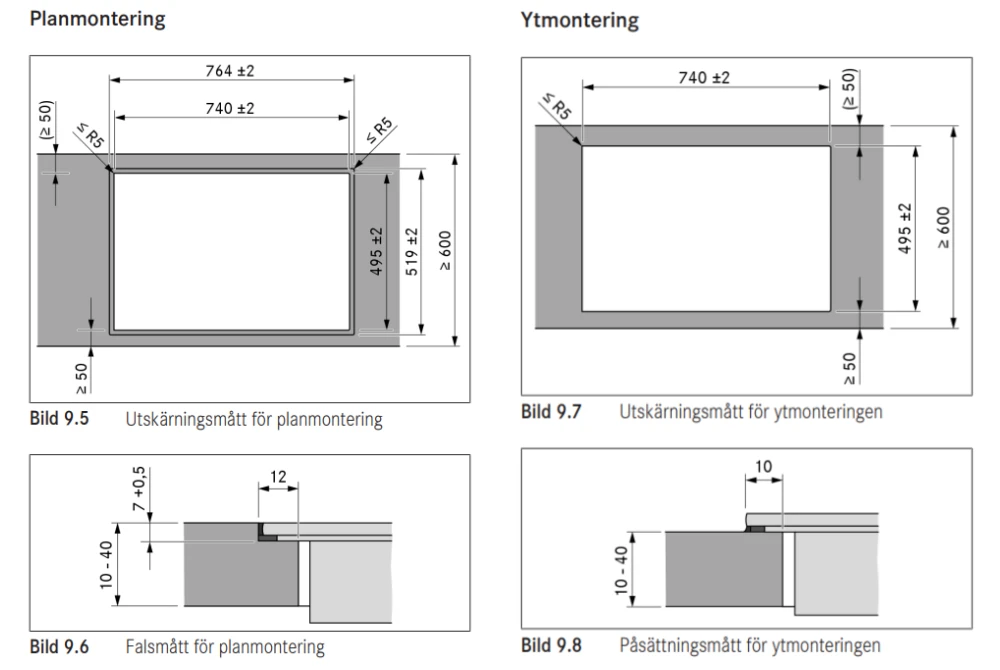

Sen behöver du bestämma om du vill montera hällen ovanpå bänkskivan, för då ska du ha ett hålmått som är: 740mm (+/-2) x 495mm (+/-2) - i och med vi har valt en stenbänkskiva så kommer vi montera hällen ovanpå för att ha enkel tillgång till hällen om vi vill kunna plock upp den i framtiden. Du kan se måtten och håltagningen i bänkskivan här under.

Vill du däremot att den ska planmonteras (detta är när hällen fälls ner i bänkskivan), då ska du använda samma hålmott som tidigare, men sen ska du också ha en urfräsning runt hålet som är 12 mm brett och 7,5 mm djupt (totalt kommer urfräsningen vara 764mm (+/-2) x 519mm (+/-2)).

Enligt installationsanvisningarna från BORA rekommenderas ett minimimått på 50 mm från bänkskivans framkant till framkanten av utskärningen för hällen. Dessutom bör bänkskivan ha ett totalt djup på minst 600 mm. (I vårt fall har vi en bänkskiva som är 660 mm djup, och vi har placerat hällen med ett avstånd på 60 mm från framkanten. Det gör att hällen blir centrerad mitt i bänkskivan när stänkskyddet är monterat).

När du har markerat utskärningen enligt installationsanvisningarna, kan du använd en sticksåg för att såga ut hålet. Det är viktigt att såga noggrant och följa linjerna exakt – ett för stort hål kan påverka passformen, medan ett för litet hål kan hindra installationen. Om du får bänkskivan levererad med en ursågning så kommer du förmodligen också behöva såga bort en del av förstärkningen som finns i toppen av bänkskåpet.

Avsluta med att slipa eventuellt kanterna för en ren och snygg finish. Om du är osäker eller arbetar med dyra bänkskivematerial kan det vara en god idé att låta en fackman utföra håltagningen.

Tips: Kontrollera alltid att eventuella förstärkningar eller skåpdetaljer inte blockerar fläktenheten under hällen – särskilt om du installerar med kolfilter, där ventilationshålet i bakkanten av skåpet måste ha fri passage.

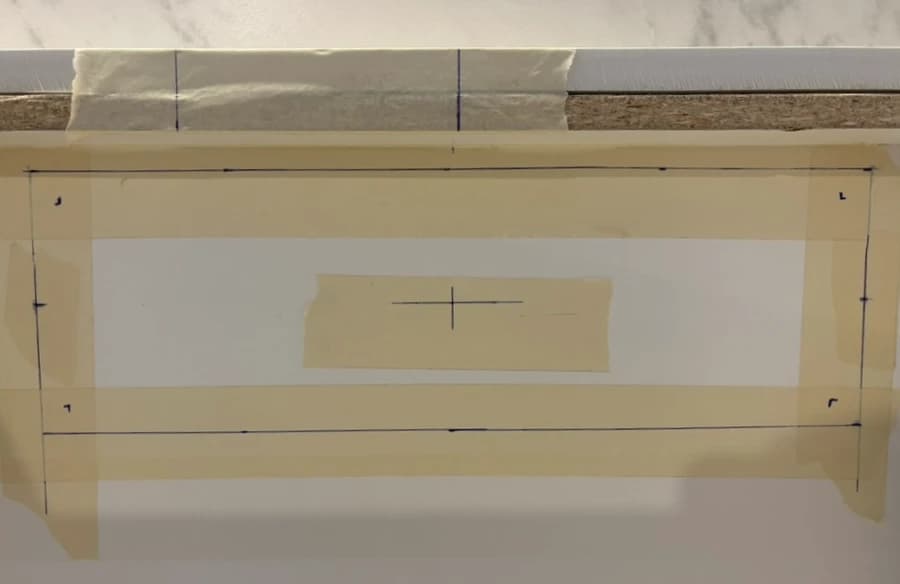

Steg 3: Mått för utsågning av ventilationshål i bänkskåpet

Nästa steg är att göra håll i bakstycket av skåpet så luften från fläkten kan ledas bakom skåpen, detta tycker vi är enklast att göra när bänkskivan är monterad och du har hålet i bänkskivan att utgå ifrån för nu behöver du hitta hållets centrum i bakkanten - mät breddet på hålet i bakkanten av bänkskivan och dela detta måttet med två (vi skulle rekommendera att du sätter en bit maskeringstejp i insidan av hålet av bänkskivan för att enkelt kunna markera och ha tydliga linjer att utgå från).

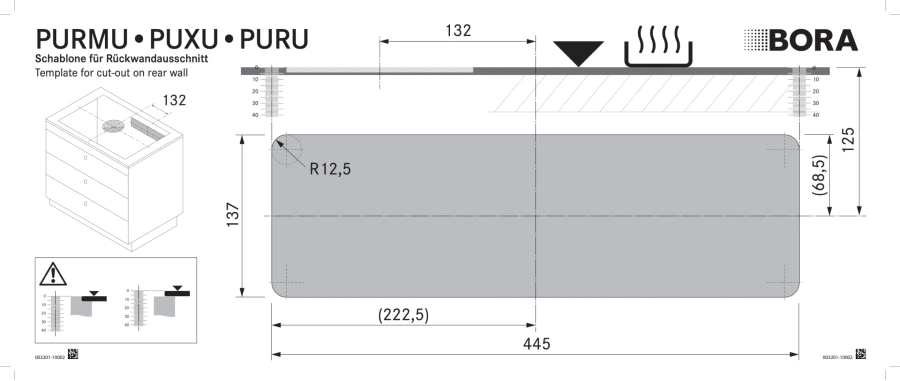

När du har centrum måttet av hålet i bänkskivan så ska du göra en ny markering 132 mm till höger (det är detta mått du ser i ovankant på borrmallen och det ger dig det vertikala centrum måttet för håltagningen i bakstycket).

Nästa mått du behöver beräkna är det horisontella centrum måttet och det gör du genom att ta 125 mm (de mått du ser till höger på borrmallen) minus tjockleken på hällens glasskiva (6 mm), minus tjockleken på din bänkskiva och eventuell förstärkning i ovankant av skåpet som vi såga bort föregående steg - på så sätt får du ett mått som du kan använda på insidan av skåpet (under bänkskivan / förstärkningen och du kan mätta mot bakstycket).

Till exempel, om du har en bänkskiva och förstärkning i skåpet som totalt är 50 mm samt en BORA M Pure som är 6 mm tjock så tar du helt enkelt 125 - 56 vilket ger 69 mm och som är det horisontella centrum måttet (alltså måttet från underkant bänkskiva / förstärkning) Nu har du två mått och genom att dra ett vertikalt streck från den första punkten och ett horisontelt streck från den andra punkten så bör du kunna skapa ett kryss som är centrum av hålet du ska såga ut.

Därefter behöver du markera ut höjden och bredden på själva hålet som ska sågas ut - för höjden tar du och markerar 68,5 mm ovanfor och under centrum måttet och för bredden tar du 222,5 mm till höger och vänster om centrum måttet (med dessa mått ska du kunna skapa en rektangel som påminner om den mörkgråa delen i borrmallen).

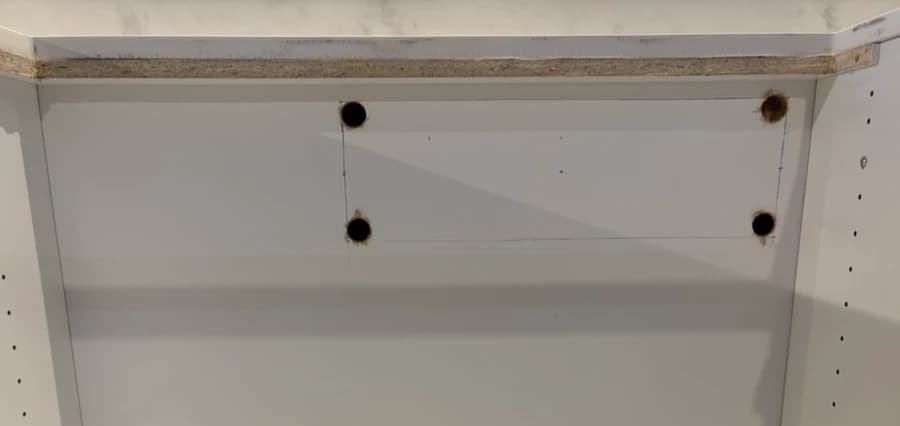

Som du ser på borrmallen så ska du också ha rundade hörn och det gör du enklast med ett borr på 25 mm, sen tar du och mäter 12,5 mm från varje varje sida och hörn - på så sätt får du punkter där du kan borra och det gör att hållet hamnar precis inanför linjerna till rektangelen (se nästa bild för resultatet du vill uppnå). Därefter kan du ta ett multiverktyg och såga ut längs med linjerna och borrhålen.

Steg 4: Montering av strömkabel i hällen

För att komma åt och koppla in strömkabelen så behöver du vända på hällen, men innan du gör detta så se till att plocka ur fläktgallert och fettfiltert som du hittar mitt i spishällen - båda delarna är i plast så du vill inte tappa dessa i golvet.

Innan du vänder på hällen, se till att ha en mjuk och ren yta att lägga den på – exempelvis en filt, en kartongbit eller skumplast – så att glasytan inte riskerar att repas eller skadas. I vårt fall lyfte vi försiktigt upp hällen, vred den 180 grader och placerade den upp och ner direkt ovanpå den medföljande lådan

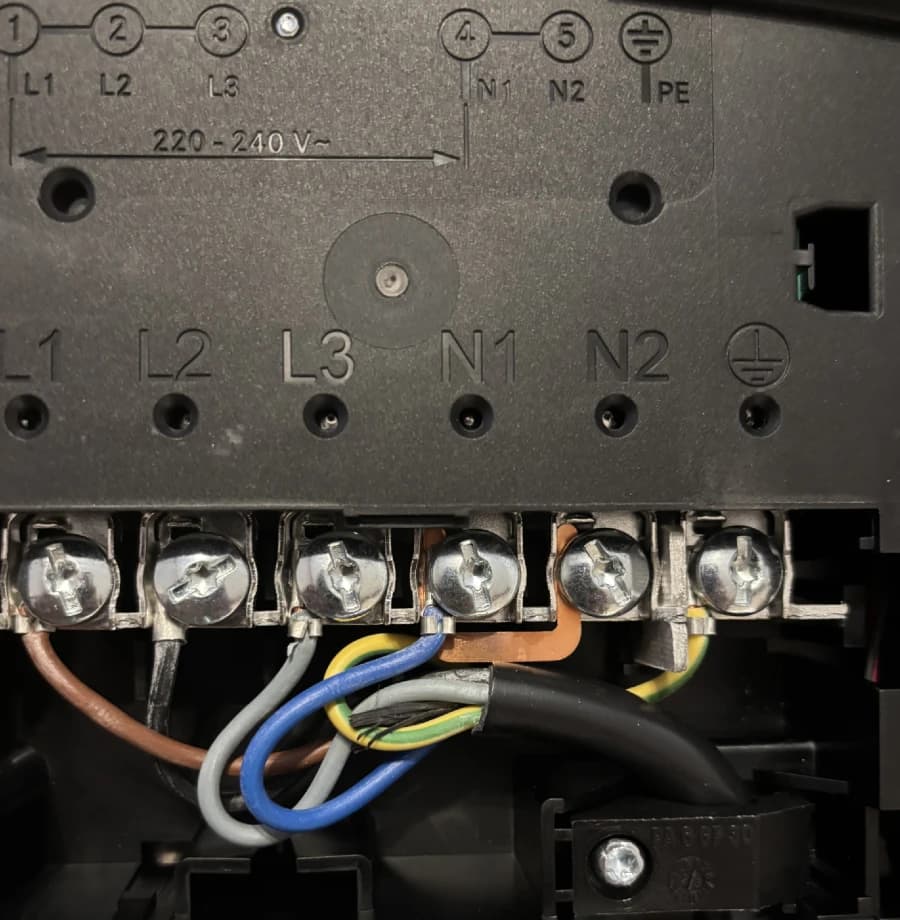

I nedre högra hörnet hittar du en öppning (plastlocket och en kabelklämma ligger tillsammans med fettfiltert). I det här utrymmet kommer du åt kontakterna där sladden ska anslutas. Vid vår installation så använde vi en 16A Perilex 5G1 med kontakt som ansluts enligt bilden:

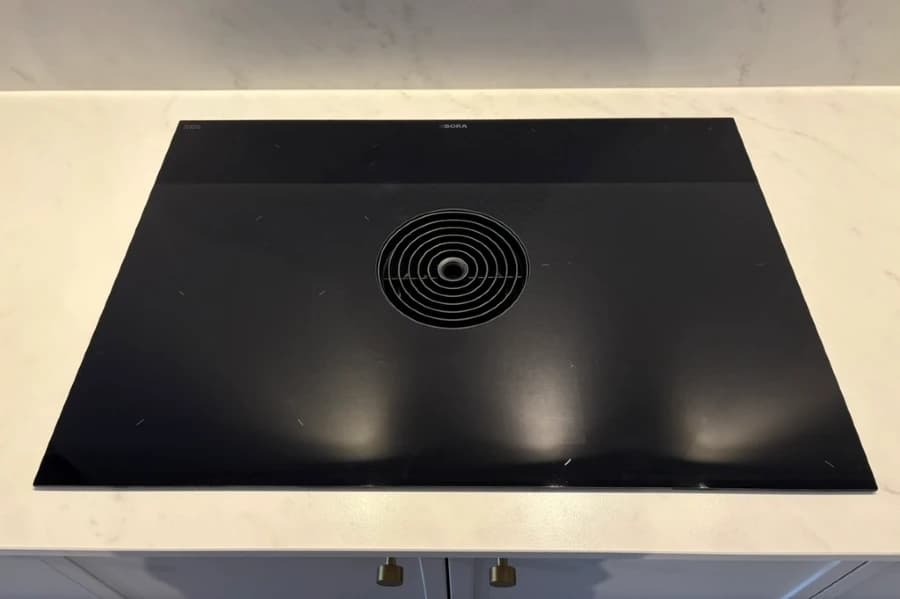

Steg 5: Lägg spishällen på plats i bänkskivan

När håltagningen är klar och bänkskivan är förberedd, är det dags att placera spishällen på plats. Börja med att kontrollera att öppningen är ren från damm, spån och ojämnheter. En slät yta är viktig för att hällen ska ligga stadigt och för att tätningslisten ska få full kontakt mot bänkskivan.

Lyft försiktigt spishällen (gärna med hjälp av en annan person) och sänk den rakt ner i öppningen. Undvik att skjuta hällen i sidled, eftersom det kan skada tätningslisten och se till att ingen kant på hällen slår emot bänkskivan (härdat glas är känsliga mot stötar).

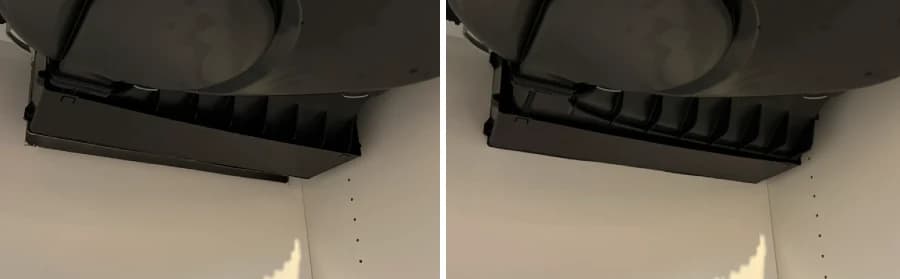

Hällen ska sjunka ner jämnt och vila plant mot ytan, se till att tätningslisten som du monterar i samband med att du anslöt strömkabelen ligger mot bänkskivan och att den sluter tätt. Dubbelkolla till sist att inga kablar är i kläm under hällen, och att du kan ansluta utblåset från fläkten till utsågningen du gjorde i skåpet - se Steg 3.

Steg 6: Installera kolfilter och fettfilter i BORA M Pure

När spishällen är på plats är det dags att montera kolfiltret och fettfiltret - båda delarna monteras enkelt i fläktenheten ovanifrån via fläkthållet. Det är viktigt att båda filterna sitter korrekt för att fläktsystemet ska fungera optimalt.

VIKTIG: Innan du monterar kolfiltert - ta upp det från plastförpackningen!

Se videon från BORA här under som ger en tydlig genomgång kring hur man bytar och monterar ett nytt kolfiltert i BORA M Pure.

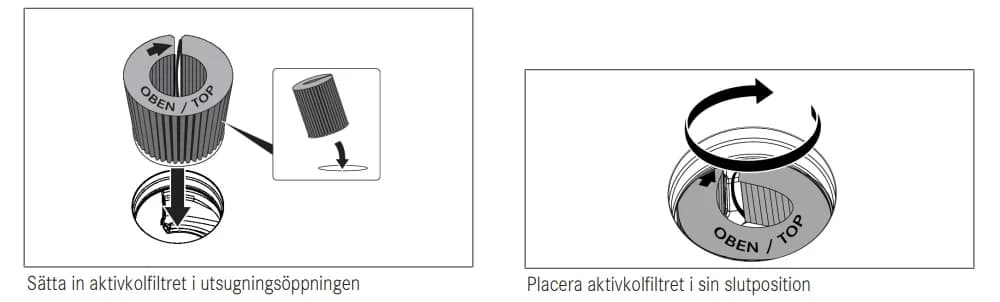

Så installerar man ett nytt kolfilter i BORA M Pure:

1. Ta upp fläktgallert, lyft upp fettfiltert och ta bort filterklaffen som sitter i öppning till hålet för kolfiltert.
2. Avlägsna kolfiltert från förpackningen och ta kolfiltert så att texten som finns på ena sidan är läsbar för dig - den vänstara delen av kolfiltert har också ett handtag.
3. Böj kolfiltert till en cylindrisk form så att filtrets båda ändar står mitt emot varandra.
4. Tippa kolfiltert lite lätt och för ner det i fläkthålet.
5. För in filtrets vänstra ända i hålet för kolfiltert (där filterklaffen satt i steg 1).
6. Skjut in kolfiltert i filterkåpan fram till stoppet (ungefär 2 cm in i hålet och samma djup som filterklaffen - du har uppnått slutposition när filtret är helt inskjutet i filterhålet).
7. Avsluta med att trycka in filterklaffen i filterhålet, därefter sätt tillbaka fettfiltert och fläktgallert.

Steg 7. Avslutning

Avsluta med att koppla in hällen i strömuttaget, om detta inte redan är gjort. När strömmen är ansluten bör "På"-knappen, som sitter precis under fläkthålet i mitten av hällen tändas upp för att visa att enheten är aktiv.

Kontrollera därefter att alla spiszoner fungerar som de ska och att fläkten startar korrekt. Själva fläkten går också att aktivera utan att någon spiszon är igång – svep bara med fingret längs reglaget i mitten av touchpanelen så startar fläkten.

Nu är installationen klar, och din BORA M Pure är redo att användas!

Vanliga frågor och svar om installationen av BORA M Pure:

I vilken ordning ska man montera och installera BORA M Pure?

Installationen av BORA M Pure kräver noggrannhet, men följer du rätt ordning och instruktioner blir processen både effektiv och säker. Det första du bör göra är att noggrant läsa igenom alla medföljande instruktioner och säkerställa att alla delar finns med i förpackningen. Kontrollera också att du har tillgång till rätt verktyg och att elförutsättningarna i köket är anpassade för produkten.

Därefter börjar du med att mäta och markera utskärningen i bänkskivan. När du har ett hål i bänkskivan så behöver du också göra ett hål i bakkanten av bänkskåpet - till din hjälp finns en borrmall i förpackningen. Mallen visar exakt var du ska såga för att spishällen och fläktenheten ska passa. När markeringarna är klara gör du utskärningen med exempelvis ett multiverktyg eller sticksåg. Det är viktigt att kontrollera måtten noggrant innan du börjar såga – minsta avvikelse kan påverka monteringen och att det läcker in matos i skåpet.

Nästa steg är elanslutningen - om du har en kopplingsdosa för en fastanslutning så måste installationen göras av en behörig elektriker. När strömkabelen är ansluten till hällen så kan du lägga ner enheten i bänkskivan, därefter ser du till att anslutningen från fläkten (inne i skåpet) skjuts bakåt mot hållet i bakstycket som gjordes i bänkskåpet. Därefter kan du montera kolfiltret (läs instruktionsboken för att se hur detta går till).

Kort förklarat så behöver du rulla ihop kolfilter och sen för du ner det i fläkthålet som finns i mitten av hällen, i vänster bakkant av hålet finns en öppning som du kan skjuta in kolfilter i - se till att du tar bort skyddet som sitter över hålet innan du försöker trycka in kolfiltert. Sen kan du lägga ner fettfiltert i fläkthållet och placera fläktgallert över hållet.

Avslutningsvis gör du en slutkontroll och testkörning. Anslut strömkabelen och testa alla spiszoner och fläktlägen. Kontrollera att luftflödet fungerar, att ingen ovanlig vibration eller ljud förekommer och att alla kontroller reagerar som de ska. Gå även igenom hela installationen visuellt – se till att inga kablar är klämda, att alla delar sitter ordentligt och att inget har glömts bort.

Ingår det en strömkabel och kan man själv koppla in BORA M Pure?

Nej, det ingår ingen strömkabel när du köper en BORA M Pure. Anledningen till detta är att anslutningsbehoven kan variera beroende på hur elinstallationen ser ut i just ditt kök – till exempel om du har enfas eller trefas, och vilken typ av kopplingsdosa som används. Det är därför upp till installatören att välja rätt kabeltyp och dimension utifrån lokala förutsättningar och gällande elstandard.

När det gäller själva elinkopplingen ska detta alltid utföras av en behörig elektriker om det gäller en fastanslutning. BORA M Pure är en kraftfull elapparat och måste installeras enligt tillverkarens instruktioner och gällande elsäkerhetsföreskrifter.

Behövs det något rörpaket för att installera BORA M Pure?

Nej, om du installerar BORA M Pure med kolfilter behövs inget rörpaket. Vid kolfilterlösning sker så kallad recirkulation – vilket innebär att luften sugs ner genom fläkten, renas genom kolfiltret och sedan släpps tillbaka ut i köket. Luften leds alltså inte ut ur huset, vilket gör att du slipper dra ventilationsrör eller ansluta till någon frånluftskanal.

Det enda du behöver säkerställa är att det finns tillräckligt med utrymme under bänkskivan för att kolfiltret och fläktenheten ska få plats, samt att utblåsluften från systemet inte blockeras av t.ex. socklar, skåp eller lådor. Det kan även krävas att du monterar ett litet ventilationsgaller i sockeln, på så sätt får luften fri väg ut tillbaka i köket.

Om du däremot väljer att installera BORA M Pure med frånluft (utan kolfilter) – då behövs ett rörpaket, till exempel BORA Ecotube, för att leda luften ut ur huset.
